Радиус дробящих валков Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

Максимальный диаметр частиц, захватываемых валками: 17 сантиметр —> 0.17 метр (Проверьте преобразование здесь)
Половина промежутка между бросками: 2 сантиметр —> 0.02 метр (Проверьте преобразование здесь)

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

3.75 метр —>375 сантиметр (Проверьте преобразование здесь)

10+ Формулы по законам уменьшения размера Калькуляторы

Радиус дробящих валков формула

Радиус дробящих валков = (Максимальный диаметр частиц, захватываемых валками—Половина промежутка между бросками)/0.04

R_c = (D_P,max—d)/0.04

Угол
захвата
в валковых дробилках — это угол между
двумя касательными к поверхности валков
в точках соприкосновения с дробимым
материалом.

На
кусок дробимого материала (рис. 49),
имеющего форму шара и массу т, которой
ввиду ее незначительности можно
пренебречь, действуют силы давления Р
от обоих валков и силы трения, рав­ные
fP
(здесьf
— коэффициент трения материалов о
валок). Для упрощения эти силы показаны
на рис. 49 для одного валка.

Кусок
будет затягиваться валками, если 2Pf
cosα

≥ 2Р
sinα
или f
≥ tgα,
а так как f
= tg
φ
(здесь φ— угол трения), то α
≤ φ.
Но β
= 2α,
значит β
≤ 2φ.
Таким образом, так же как у щековых и
конусных дробилок, угол захвата у
валковых дроби­лок для нормального
дробления не должен превышать двойной
угол трения.

Размер
куска,
захватываемого
валками,
можно определить пользуясь схемой на
рис. 49.

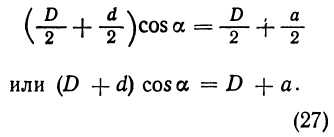

Если
принять, что D
и
d
—
диаметры соответственно валка и куска
материала, а
— ширина выходной щели, то:

Разделив
правую и левую часть второго уравнения
(27) на d,
получим:

Степень
измельчения в валковых дробилках в
среднем равна 4, тогда a/d
=
0,25.
Подставив это значение в уравнение
(28), по­лучим:

Коэффициент
трения f
для прочных пород принимается равным
0,3, для влажной глины 0,45. При таких
значениях f
угол
а бу­дет равен 16° 40′ и 24° 20′, а отношение
D/d:

для
прочных пород

для
влажных глин

Обычно
для гладких валков отношение D/d
принимают
равным 20, для зубчатых и рифленых валков
2—6, так как в последнем случае кусок
материала затягивается при непосредственном
за­хвате его поверхностью рабочего
органа.

Производительность
валковых дробилок
можно вычислить, если представить
процесс дробления как движение ленты
материала. За один оборот валка объем
ленты материала (м³),
прошедший че­рез выходную щель, будет

V=
πDLa,

где
D
—
диаметр валка; L
—
длина валка; а—
ширина выходной щели.

Производительность
дробилки (м³/с)
при частоте вращения вала п:

Q
=
πDLan.

Так
как обычно длина валка используется
неполностью и ма­териал выходит из
дробилки в разрыхленном виде, а не
плотной лентой, то в формулу
производительности вводят коэффициент
μ,
учитывающий степень разрыхленности
материала.

Для
прочных материалов ;

для
влажных вязких .

При
работе машины на прочных материалах
под действием уси­лий дробления
предохранительные пружины несколько
деформи­руются и валки расходятся,
поэтому при расчетах размер выход­ной
щели назначают равным 1,25α.

В
формулу вводят также объемную массу
дробимого материала ρ
(кг/м³),
тогда производитель­ность валковой
дробилки (кг/с)

Частоту
вращения валков (об/с) определяют по
формуле, пред­ложенной проф. Л. Б.
Левенсоном:

где
f
— коэффициент трения материала о валок;
d
—
диаметр
куска исходного материала, м; D
—
диаметр валка, м.

Частота
вращения валка должна быть тем меньше,
чем больше его диаметр, а также диаметр
поступающих кусков и их объемная масса
и чем меньше коэффициент трения между
куском материала и валками. По формуле
(29) определяют максимально возможную
частоту вращения валков. Для уменьшения
износа бандажей и более устойчивой и
спокойной работы валковой дробилки
окруж­ная скорость валков должна быть
равной 2—7 м/с.

Усилия
в деталях валковой дробилки
определяются нагрузкой,

которая
создается пружинами предохранительного
устройства. Эта нагрузка зависит от
многих факторов и может быть вычислена
лишь приближенно.

Предположим,
что суммарное усилие (Н) между валками
при дроблении материала равно Р.
Площадь (м²),
на которой будет

действовать
это усилие:

F
=
Ll,

где
L—
длина валков, м; l
= Rα
=
Dα/2—
длина дуги на участке измельчения
материала, м; R
—
радиус валка, м; α—
угол дуги, рад.

Поскольку
при измельчении прочных материалов а
=
16° 40′,

то

(30)

(30)

где
σ— предел
прочности
материала при сжатии, Н/м²;
коэффициент
разрыхления материала (для прочных
пород μ=0,2÷0,3;
для
глины
μ=0,4÷0,6)

Подставив
значения l
и μ
в
формулу (30), получим:

для
прочных пород

для
глин

Сила
нажатия пружин подвижного валка должна
обеспечивать суммарные значения Р.

Установочную
мощность электродвигателя валковой
дро­билки N_дв
можно определить, если учесть затраты
мощности на дробление материала и трение
в подшипниках, т. е. на преодоле­ние
всех сопротивлений при работе машины:

где
N₁
—
мощность, расходуемая на дробление
материала; N₂
—
мощность, рас­ходуемая на трение в
подшипниках; η—
КПД.

При
захвате валками кусков материала среднее
суммарное уси­лие дробления Р_ср
вызывает силу трения, равную fP_cp
(здесь
f
— коэффициент трения). Произведение
этой силы на радиус валка R
представляет
собой момент силы, на преодоление
которого рас­ходуется мощность
двигателя.

Произведение
момента силы трения и угловой скорости
валка ω=
πп/30
определяет мощность N₁
необходимую
для дробления:

Подставив
значение Р_ср
из формулы (30)
в
формулу (32),
по­лучим:

Мощность,
необходимая на преодоление трения в
подшипниках:

где
z—
диаметр шейки вала, м; f₁
—
коэффициент трения качения, приведенный
к
валу; Q—
сила тяжести валка, Н;
Р_ср—
среднее усилие дробления, Н.

Из
формул (31)—(34)
окончательно
формула для определения установочной
мощности электродвигателя валковой
дробилки бу­дет иметь вид:
